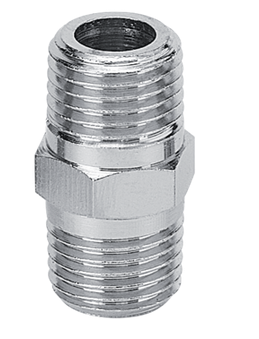

Prevost A2 1438 – Mamelon double conique R 1/4 × R 3/8
Le Prevost A2 1438 est un mamelon double conique BSPT (filet conique « R ») permettant de raccorder deux éléments mâles de diamètres différents en R 1/4 et R 3/8 sur réseaux d’air comprimé et fluides inertes. Corps en laiton (nickelé selon versions), pression de service jusqu’à 15 bar.
- Réduction R 1/4 → R 3/8 mâle/mâle, filet conique BSPT pour une étanchéité fiable.
- Construction laiton (souvent nickelé) robuste pour l’atelier.
- Usage typique : réseaux d’air comprimé, eau et fluides inertes; pression nominale 0–15 bar.
Caractéristiques techniques
- Série : A2 – Mamelon double conique (Male union)
- Référence : A2 1438
- Filetages : R 1/4 (BSPT) × R 3/8 (BSPT)
- Matière : Laiton (versions laiton nickelé disponibles)
- Pression max. : 15 bar
- Masse nette : ~0,023 kg
- Dimensions indicatives (mm) : A 28 · C 17 · D 11,5 · E 11
Montage / utilisation
- Vérifier la compatibilité des filetages (BSPT « R », coniques) sur les deux éléments à raccorder.
- Appliquer une pâte d’étanchéité ou un ruban PTFE adapté aux filetages coniques.
- Visser à la main puis serrer modérément ; ne pas forcer pour ne pas endommager les cônes.
- Mettre en pression progressivement et contrôler l’absence de fuite.
Sécurité
- Couper l’alimentation et dépressuriser la ligne avant intervention.
- Respecter la pression maximale de 15 bar et les recommandations du fabricant.
Le mamelon double conique Prevost A2 1438 (R 1/4 × R 3/8) assure une réduction rapide et sûre sur réseaux d’air comprimé, avec un corps en laiton (souvent nickelé), un filetage conique BSPT et une tenue jusqu’à 15 bar. Idéal pour l’atelier, disponible aussi en emballage duo A2 1438P2.
